Planritningar
En planritning är en två eller tredimensionell ritning som visar layouten av ett byggnadsplan, sett uppifrån.
Den används för att illustrera hur olika utrymmen, rum, väggar, dörrar, fönster och andra strukturella element är arrangerade i en byggnad. Planritningar används ofta i arkitektur och byggande för att ge en tydlig bild av hur ett utrymme är utformat och för att underlätta kommunikation mellan arkitekter, byggare, och kunder.

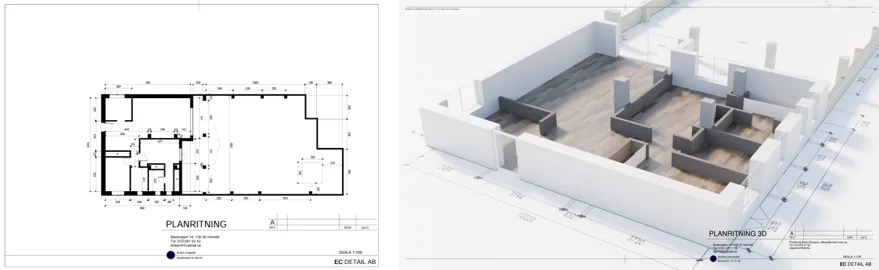

Exempel på planritningar:
Vanliga element i en planritning:
Väggar och Dörrar: Tjocka linjer används ofta för att representera väggar, medan tunnare linjer används för att visa dörrar, fönster och öppningar. Dörrar visas ofta i sin öppna position för att ge en känsla av deras placering och öppningsriktning.
Rum och Utrymmen: Varje rum och utrymme markeras med sitt namn (t.ex. kök, vardagsrum, sovrum) och ofta sina mått. Dessa kan också visas med olika skrafferingar eller skuggningar för att indikera olika typer av utrymmen.
Mått: Måttlinjer och skalor används för att visa storleken på rummen, väggarna och byggnadens totala dimensioner. Mått kan också inkludera avstånd mellan väggar, fönster, dörrar och andra kritiska punkter.
Symboler och ikoner: Specifika symboler används för att representera olika element, som fönster (två linjer som korsar en vägg), trappor (en serie parallella linjer eller pilar som visar riktningen av trappsteg), VVS-armaturer (toaletter, handfat, badkar), och eluttag.
Skala: En planritning är oftast ritad i skala, t.ex. 1:50 eller 1:100, vilket betyder att en viss längd på ritningen motsvarar en mycket större längd i verkligheten. Detta gör att ritningen kan användas för att mäta och förstå de verkliga dimensionerna av byggnaden.
Nordsymbol: En symbol som visar byggnadens orientering i förhållande till norr, vilket är viktigt för att förstå ljusförhållanden och ventilation.
Planritningar kan också vara mer detaljerade beroende på deras användning, som att inkludera materialdetaljer, möblering, eller tekniska installationer som elektriska ledningar och ventilationskanaler.
