Fasadritningar
En fasadritning är en teknisk ritning som visar en byggnads yttre sidor, alltså dess fasader.
Ritningen avbildar byggnadens utseende från olika håll – vanligtvis fram-, bak- och sidovyer – och ger en tydlig bild av byggnadens arkitektoniska detaljer, material, färger och proportioner.

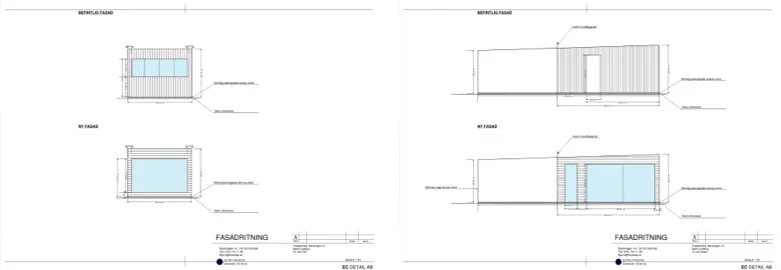

Exempel på fasadritning:
Vad visar en fasadritning?
En fasadritning ska ge en så realistisk bild som möjligt av hur byggnaden kommer att se ut från olika vinklar. Den innehåller vanligtvis:
Byggnadens höjd och bredd: Exakta mått på höjd, bredd och längd för varje fasad.
Fönster och dörrar: Placering, storlek och utformning av fönster, dörrar och andra öppningar.
Fasaddetaljer: Arkitektoniska detaljer som takfot, balkonger, räcken, lister och eventuella dekorationer.
Material och färger: Information om vilka material som ska användas för fasaden (t.ex. trä, tegel, puts) och deras färgnyanser.
Taklutning och takdetaljer: Visar takets form, lutning, skorstenar, takfönster, takutsprång och andra takdetaljer.
Marknivåer: Existerande och planerade marknivåer runt byggnaden för att visa hur byggnaden förhåller sig till sin omgivning.
Varför behövs en fasadritning?
Fasadritningar är viktiga för att:
Planera och bygga: Ge byggare och hantverkare en tydlig specifikation att arbeta efter.
Bygglovsansökan: Kommunen använder fasadritningar för att bedöma om den planerade byggnaden överensstämmer med lokala regler, estetiska riktlinjer, och om den passar in i omgivningen.
Kommunicera designen: Visa fastighetsägare, arkitekter, och andra intressenter hur den färdiga byggnaden kommer att se ut.
Sammanfattningsvis är en fasadritning ett nödvändigt verktyg inom bygg- och planeringsprocessen för att visualisera och säkerställa en byggnads yttre utformning och hur den harmonierar med omgivningen.
